O RDK USB é um sistema composto por um equipamento eletrônico e uma aplicação
computacional (software) que viabiliza a medição dos pontos resistivos eletro permeáveis
(PREP) da pele, utilizando técnica tradicional de corrente contínua (200μA máximo em circuito
fechado).

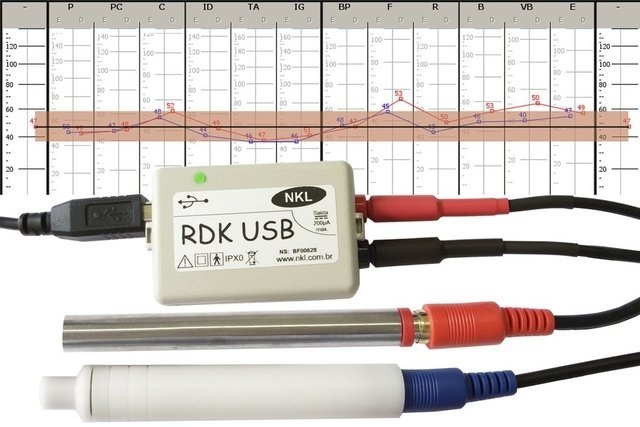

O equipamento (hardware) é a Unidade de Aquisição portátil que funciona diretamente
conectado a uma porta USB de um computador pessoal, sem necessidade de fonte de
alimentação externa adicional. É dotado de 2 eletrodos que são utilizados para aquisição do
sinal de corrente no circuito do paciente. Um dos eletrodos é um bastão de retorno, (paciente
segura com a mão) e o segundo é um bastão de medição manipulado pelo terapeuta e posto
em contado direto com o PREP.
O equipamento pode gerar tensões DC de 6, 12, 18 ou 21Vdc. Os eletrodos , quando em
curto circuito, permitem a circulação de uma corrente máxima de 200uA, independente da
tensão selecionada.

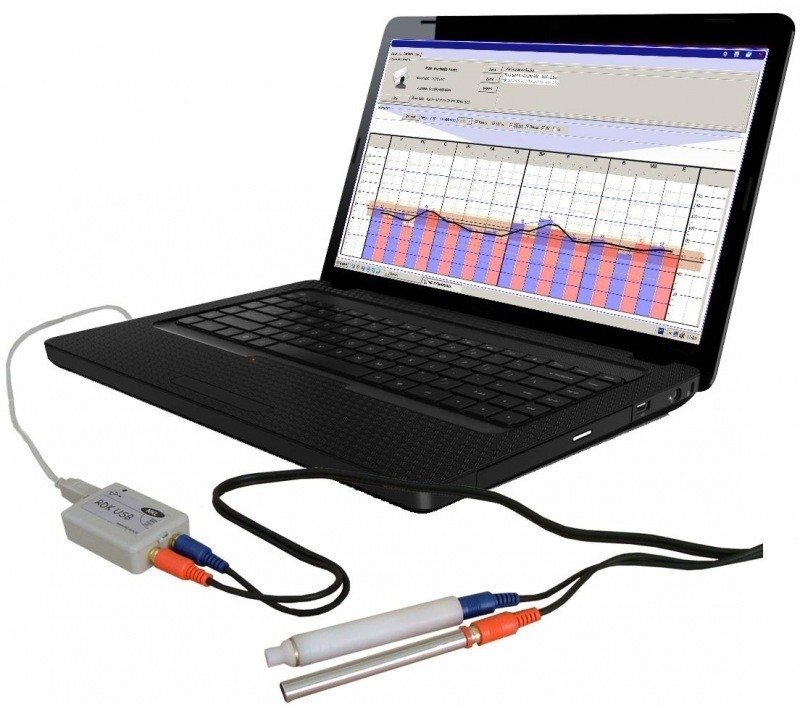

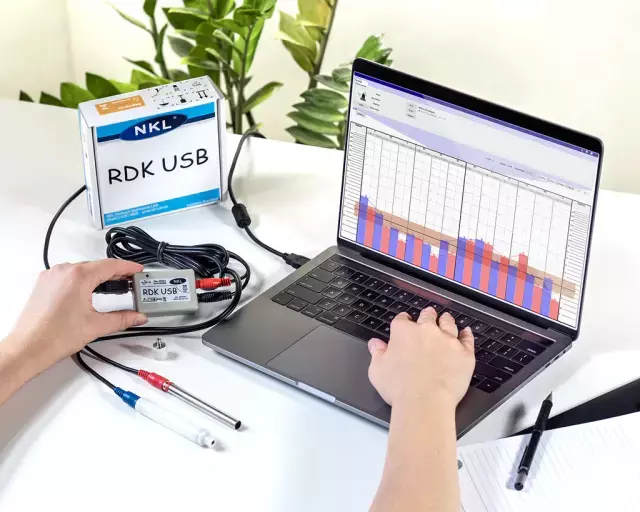

A unidade de aquisição realiza a medição da corrente circulante entre o PREP e o retorno e o
envia instantaneamente para o computador através de um software, referenciado a partir de
agora como Aplicação Computacional, capaz de “guiar” o terapeuta de forma interativa
durante todo o processo. A aplicação computacional também organiza os dados em tempo
real, preparando-os para que o terapeuta possa montar seu diagnóstico posteriormente.
Adicionalmente, um banco de dados com o histórico do paciente (leituras x data) é mantido
para utilização livre por parte do terapeuta.
Itens inclusos:
1 Unidade de Aquisição;
1 Bastão de retorno;
1 Bastão de Medição
2 ponteiras para o bastão de medição
2 cabos de conexão para medição (vermelho e azul);
1 Cabo USB;
1 CD contendo a Aplicação Computacional (software de controle) e manual do
sistema.
Requisitos:
Processador: 1.6 GHz ou superior
Memória RAM: 480Mb mínimo
Espaço disponível em disco rígido para o
aplicativo: 200Mb ou superior
Hardware de comunicação: Porta USB 2.0
Hardware de interface: Teclado, Mouse
Webcam: Recomendada;
Sistema operacional: Windows® XP/7/8
(requer Java® Runtime Environment
instalado)
