Descrição
Programação: Escola Nogier
O EL 30, na função eletroestimulador, possui 10 programas fixos de estimulação alojados em sua memória que podem ser facilmente selecionados pelo usuário. Os programas de memória podem variar de um EL 30 para outro, por isso o usuário deve consultar a «Tabela de Memória» que acompanha o seu EL 30.
A «Tabela de Memória» chamada de Escola Nogier visa atender ao curso ministrado pela Profª. Larissa Bachir. Os programas, conforme expertise da autora, oferecem uma abordagem para tratamento por Eletroterapia utilizado em Auriculoterapia Clínica, a Auriculoterapia Francesa fundamentada na visão do Dr. Raphaël Nogier.
A forma de utilização do equipamento, posicionamento de eletrodos, tempo de aplicação e outros assuntos específicos são abordados e explicados em vídeos ou cursos oferecidos pela autora. Para maiores informações entrar em contato através do site: www.escolanogier.com.br
Programas:
(A) 2,28 - Frequência que estimula o trabalho celular, sem estimular a divisão celular. Utilizada em patologias ligadas ao sofrimento celular (ex: traumas, edema, hematoma, anoxia, hipóxia, infarto, queimaduras, etc).
(B) 4,56 - Frequência que estimula as funções de um tecido composto por várias células, ou seja, é uma frequência que lida com as trocas inter-celulares (ex: alterações vasculares, arterites, doenças auto-imunes, alergias, disfunções do sistema digestivo.
(C) 9,12 - Frequência que estimula as funções motoras e de excreção. Deve ser escolhida quando for tratar de situações como : trismus, espasmo intestinal, atonia vesical ou vesicular, constipação, diarréia, hipotensão, etc.
(D) 18,25- Frequência que lida com as desordens da locomoção e deslocamento. Uso comum também em desordens da coordenação do movimento. (ex: desordens na motricidade binocular, disfunção da marcha, desordens posturais.
(E) 36,5 - Frequência que estimula as funções associadas às funções medulares, como dores crônicas, e algodistrofia.
(F) 73 - Frequência que estimula funções do córtex sub-cortical, ela pode ser utilizadas em várias abordagens como bulimia, anorexia, desordens menstruais, pseudoartrose, úlcera varicosa, desordens emocionais, alterações hormonais, etc.
(G) 146 - Frequência que estimula as funções corticais, usada em tratamentos de várias patologias, como: zumbido, histeria, disfunções psicossomáticas, desordens cognitivas.
(L) 276 - Frequência utilizada para alterações da Lateralidade Cerebral, associado à problemas como: dislexia, discalculia, disortografia, desordens do aprendizado, dificuldade de concentração, depressão nervosa.
(D) + (L) - Programa ideal para uso no Ponto O’.
(A) a (L) - Este programa oferece uma sequência de todas as frequências de A a L.
Sobre a Escola Raphaël Nogier de Auriculoterapia Clínica:
> Formação Original da Metodologia de tratamento da Auriculoterapia Francesa, fundamentada na visão do Dr. Raphaël Nogier, e denominada por ele como Auriculoterapia Clínica.
> Este é o único curso no Brasil autorizado por ele, trazendo a formação da Metodologia de tratamento da Auriculoterapia Francesa reconhecida pela OMS.
> Ela compreende a Formação Completa da Auriculoterapia Francesa, ou seja, desde a Auriculoterapia propriamente dita até a Auriculoterapia com o Auxílio do VAS (conhecida como Auriculomedicina), incluindo os 3 Pilares desta metodologia.
> Todos os profissionais graduados na área da saúde, ou seja, com nível universitário, são muito bem-vindos nesta formação, pois toda a fundamentação original da Auriculoterapia vem das ciências médicas, ou seja, anatomia, fisiologia, neurofisiologia, etiopatologia humana entre outros, bases necessárias para o completo entendimento do curso.
> Este é o único curso do Brasil autorizado pelo Dr. Raphaël Nogier, dado por sua única representante na língua portuguesa - a Dra. Larissa Bachir. Neste curso você aprenderá a avaliar a orelha, analisar as possíveis correlações diagnósticas e tratar integrativamente o paciente, tendo a possibilidade de resolver, já no nível inicial do curso, 70% das queixas que aparecerem no seu consultório, e logicamente as outras 30% terão a possibilidade de serem resolvidas com o aprofundamento desta metodologia.

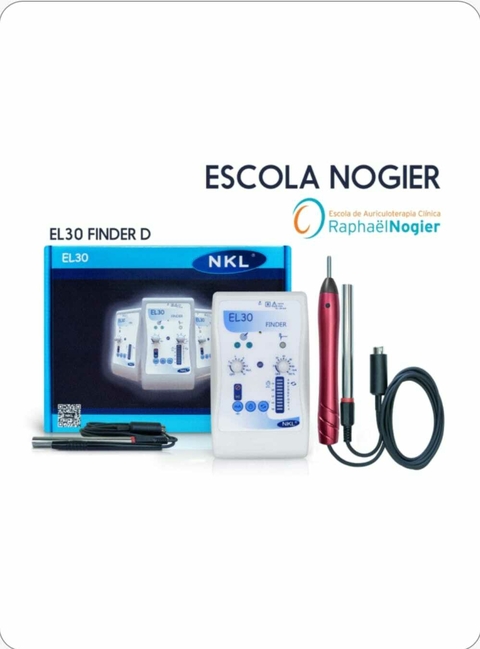

O EL30 Finder é um equipamento eletrônico que incorpora duas funções para uso na técnica de Eletroacupuntura.
A função Estimulação do EL30 gera estímulos elétricos pulsados de baixa intensidade para sensibilizar os pontos transcutâneos de acupuntura. Tais estímulos, quando em contato com estruturas biológicas, tem a capacidade de produzir respostas terapêuticas, entre elas, a analgesia.
As aplicações principais são o tratamento de dor aguda, de grande intensidade ou espasmo muscular persistente, além de dor de origem visceral, em pós-operatório, entre outros. Em geral, se utiliza a eletroacupuntura em paralelo ao tratamento de acupuntura convencional, quando esta sozinha não obtém efeito esperado.
Os estímulos gerados são similares aos dos equipamentos convencionais do tipo TENS (estimulador de nervo transcutâneo), porém com intensidade menor de pulso.
A função Localização do EL30 Finder permite o uso do equipamento para a exploração e detecção de pontos no corpo humano onde a terapia de eletroestimulação é assimilada de melhor forma. Quando operando nesta modalidade, o equipamento utiliza micro correntes para avaliar a permeabilidade elétrica da área avaliada.
Vantagens:
Equipamento Registrado na ANVISA - Agência Nacional de Vigilância Sanitária
Equipamento Dois em Um: Localizador de pontos (exploração e detecção), Estimulador (tonificação e sedação)
Até 10 Protocolos de tratamento Fixos (com ondas Contínuas, Burst ou Mistas, Conforme tabela que acompanha o equipamento)
Ajuste de sensibilidade para localização de pontos
Ajuste da intensidade do estímulo, com 2 fundos de escala 10mA (para uso com agulhas) ou 30mA "HI" para uso com eletrodos ou bastão.
Timer para o tratamento, ajustável de 5 a 50 minutos em escala de 5 minutos
Beep, aviso sonoro para término do tratamento (timer)
BarGraph, para retorno visual na função localização (aumenta conforme chega perto do ponto) / Indicativo de escolha do Protocolo e Tempo
Alimentado por Bateria de 9V, com autonomia de até 100 horas para uso típico. Possui indicador de nível de bateria baixo.
Compartimento de Fácil troca da Bateria, pode ser utilizado com bateria recarregável.
Quatro tipos de Pulso: Polarizado, Não Polarizado, Bifásico e Bifásico Alternado (Varia de acordo com a Tabela de protocolos programada)
Compatibilidade com Caneta Diferencial (Acompanha essa versão). A caneta diferencial é uma ponteira de dupla detecção, utilizada para detectar os "Pontos Silver e Pontos Gold" de acordo com a técnica de aurículoterapia francesa. A caneta diferencial possui um botão para estimulação, dessa forma, logo que o terapêuta localizar o ponto desejado, basta pressionar o botão para que seja feita a eletroestimulação utilizando a ponteira da caneta.
Tabela Escola Nogier
Caneta Diferencial Vermelha
A caneta diferencial é uma ponteira de dupla detecção, utilizada para detectar os "Pontos Silver e Pontos Gold" de acordo com a técnica de aurículoterapia francesa.
A caneta diferencial possui um botão para estimulação, dessa forma, logo que o terapêuta localizar o ponto desejado, basta pressionar o botão para que seja feita a eletroestimulação utilizando a ponteira da caneta.
A detecção elétrica diferencial é baseada em trabalhos de J. Niboyet, que na década de 60 demonstrou que pontos de acupuntura são pontos de baixa impedância elétrica. Na orelha, esses pontos só são detectáveis se forem patológicos.
No entanto, a impedância do ponto deve ser medida em relação à impedância da área ao redor do ponto. As duas têm que ser iguais. Se a impedância do ponto for menor ou maior do que aquela da área ao redor do mesmo, diz-se que o ponto é de baixa ou alta impedância, o que significa que o mesmo é anormal, ou ainda que reflete alguma disfunção ou desequilíbrio no organismo.
A seguir, instruções sobre como deve ser feito para utilizar a opção de detecção elétrica diferencial do EL30 Finder, utilizando a ponteira de trabalho do tipo Diferencial (Caneta Vermelha):
Como Utilizar o Modo Detecção Diferencial:
1 - Conectar a ponteira Diferencial à parte de trás (face do gabinete) do equipamento;
2 - Fazer com que o paciente segure o cabo de retorno;
3 - Ajustar o controlador de sensibilidade do localizador de modo que o mesmo deixe a posição OFF, entre 1 e 2. O indicador verde G se acenderá;
4 - Ao apertarmos o botão G/S selecionaremos o modo G (detecção de pontos de baixa impedância), S (pontos de alta impedância) ou G S (todos os tipos de pontos são detectados). É conveniente trabalhar com os modos G e S em separado, procurando um tipo de ponto de cada vez. A seguir, o passo a passo para o modo G, mais utilizado em auriculoterapia. O mesmo pode ser feito para o modo S, usado para detecção de pontos de fuga de energia, em auriculomedicina;
5 - Aumentar a sensibilidade do controlador para valor em torno de 5-6;
6 - A detecção com a ponteira Diferencial deve ser feita com a mesma perpendicular à pele do paciente, empurrando o cabo até a metade de seu comprimento total ou até um pouco menos;
7 - Calibrar o aparelho em pontos sabidamente encontráveis na maior parte dos indivíduos como: ponto zero, 0', ômega, maxilar esquerdo. Procurar a menor sensibilidade capaz de detectar um desses pontos. Basta procurar em um apenas, não é necessário em todos;
8 - Uma vez calibrado o equipamento, procurar pelos pontos mais prováveis de serem encontrados de acordo com as queixas do paciente;
9 - Uma vez encontrado o ponto esse pode ser tratado por agulha ou qualquer outro método apropriado (laser, infravermelho, estímulo elétrico). No caso do EL30 Finder, temos a opção de tratar o paciente de imediato através de estímulos elétricos transcutâneos, diretamente no ponto detectado, utilizando a mesma ponteira Diferencial.
Como Utilizar o Modo de Estímulo Elétrico do Ponto com a Ponteira Diferencial:
1 - Com a função de Localização ativa, ligue o Controlador de Amplitude de Estimulação, de modo que o mesmo deixe a posição OFF;
2 - Pressione e libere a tecla da ponteira de trabalho Diferencial. O indicador luminoso de estimulação ativa piscará 1 (uma) vez indicando que o equipamento entrou em modo de ajuste de parâmetros. OBS: logo que isso acontecer, devemos começar ajustar os parâmetros nos próximos 5 segundos ou então o equipamento considerará o programa que tiver sido ajustado da última vez;
3 - Utilizar o botão G/S para selecionar um dos programas de estimulação alojados na tabela de memórias. A escolha do programa deve ser feita de acordo com a aplicação, consulte detalhes sobre os programas disponíveis no seu equipamento no descritivo de tabela de memória acompanhante;
4 - Ajustar a corrente de fundo de escala do equipamento (botão mA);
5 - Permaneça 5 segundos sem interagir com o equipamento para que o modo de ajuste do estimulador seja finalizado. Neste momento, a função de localização volta a ser o foco do Finder e então é possível localizar um ponto para aplicação posterior do estímulo;
6 - Com o ponto de aplicação localizado, e ainda com a ponteira exploradora sobre ele, pressione a tecla da ponteira de trabalho Diferencial. O Finder passará então a executar a função de estimulação programada pelo tempo que a tecla estiver pressionada. Faça ajustes discretos no controlador de amplitude de corrente até encontrar os melhores resultados de acordo com a resposta sensitiva do paciente;
7 - Solte a tecla da ponteira quando quiser interromper a estimulação. O ciclo de localização volta a ser o foco do equipamento. Repita esse ciclo Localizar-Estimular quantas vezes forem necessárias;
8 - Se desejar carregar um programa diferente para o estimulador, leve o controlador de amplitude para a posição OFF e repita a sequência de operação a partir do primeiro passo;
9 - Ao concluir o uso do equipamento, desligue o EL30 travando os controladores de sensibilidade e amplitude na posição OFF.
DESENVOLVIDO E FABRICADO NO BRASIL
Clique aqui para acessar o Manual de Instruções
Clique aqui para acessar o Certificado da ANVISA
Clique aqui para acessar a Tabela de protocolos Escola Nogier
Dimensões:
Altura máxima do equipamento ≈ 42 mm
Largura máxima do equipamento ≈ 82 mm
Profundidade do equipamento ≈ 137 mm
Peso do equipamento (sem a bateria) ≈ 160g
Modelo: EL30 Finder Escola Nogier
Garantia: 12 meses
Registro ANVISA: 80191680007
SKU: 01.003.139
Peso: 0,890 Kg
ITENS INCLUSOS
EL30 Finder Escola Nogier
1 Equipamento EL30 Finder
1 Manual de instruções EL30
1 Tabela de protocolos Escola Nogier
1 Caneta Localizadora Vermelha com tecla para estimulação MINI DIN
1 Cabo pino para emenda MINI DIN
1 Conjunto de cabo bastão de retorno, um bastão localizador simples e um ponta bola
1 Emenda Jacaré mini
1 Bateria 9V
1 Bolsa de transporte
